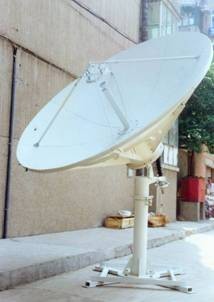

宙际1.2米偏置天线KU站静中通通信天线

电气指标:
工作频率

发射14.014.5GHz  接收12.2512.75GHz

增益
发射≥42.8dBi     接收≥41.6 dBi

电压驻波比

≤1.251(收、发)

极化方式

线极化(极化面±90 o调整)

交叉极化隔离度

≥35 dB(轴向)
天线噪声温度

小于65oK

旁瓣特性
第一旁瓣小于-14dB

宽角旁瓣

29-25lgθdBi  1 o≤θ≤20 o

馈源损耗

小于0.25dB
发射支路损耗

小于1.5dB

机械指标:

极化调整范围

±90 o

方位转动范围

±75 o

俯仰运动范围

0 o90 o(工作角度)

天线转速
0.1 o /s3 o / s
环境条件
六级风(10.8m/s~13.8 m/s),保精度工作

八级风(17.2m/s20.7 m/s),降精度工作









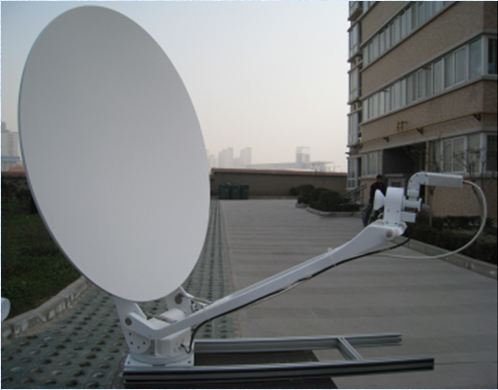

宙际C波段1.8米偏馈卫星天线静中通通信天线

电气指标:
射频频率

发送5.9256.425GHz   接收3.74.2 GHz

增益
发送 39.5dBi   接收35.7 dBi

主瓣波束宽度

发送1.89 o(-3dB)  接收2.95 o(-3dB)

旁瓣特性

29-25LOG(θ) dBi 1 o≤θ≤20 o
功率容量
1000W
接口形式

发送 CPR-229G/F   接收 CPR-137G/F

极化

正交线极化波(±90 o 连续可调)

交叉极化隔离度

≥35 dB(轴向)

电压驻波比

≤1.251(收、发)

双工器

/发隔离度:>85 dB

机械指标:

天线座架类型

方位~俯仰结构形式

反射器

1.8米单偏置抛物面反射器

驱动方式

手动调节

运动范围

方位:±90o±20 o连续可调)

俯仰:0 o90 o(连续可调)

工作温度

-30℃+55℃

湿度

100

重量
73Kg





宙际2.4米环焦天线静中通通信天线

主要技术参数

电气指标

C波段接收

C-发射

KU-接收

KU-发射

频率(GHz)

3.6254.2

5.856.425

10.9512.75

1414.5

增益 (dB)

3.82

41.4

47.5

49.0

驻波比

1.251

1.251

1.251

1.251

波束宽度-3dB

2.01 o

1.36 o

0.18 o

0.34 o

波束宽度-15 dB

4.04 o

2.67 o

0.97 o

0.68 o

噪声温度(o K)

2端口馈源



2端口馈源



10o  E1

38 o K



52 o K



20o  E1

31 o K



44o K



30o  E1

24 o K



38o K



功率容量



5KW/port



1KW/port

接口形式

CPR-229G

CPR-159G/137G

WR-75

WR-75

馈源插损

0.15dB

0.18dB

0.4dB

0.4dB

收发隔离TxRx

85dB

85dB

85dB

85dB

交叉极化隔离

35dB

35dB

35dB

35dB

轴比

0.5dB

0.5dB





副瓣包络

CCIR-580

CCIR-580

CCIR-580

CCIR-580

机械特性

主面直径

D2.4

副面直径

d0.336

方位范围

±60 o

俯仰范围

5 o90 o

表面精度

0.5mmr.m.s

再装精度

0.6mmr.m.s




宙际3.0米环焦天线

主要技术参数

电气指标

C波段接收

C波段发射

KU波段接收

KU波段发射

频率

3.6254.2

5.856.425

10.9512.75

1414.5

增益

40.4

43.6

49.5

50.9

驻波比

1.251

1.251

1.251

1.251

波束宽度-3dB

1.6 o

1.1 o

0.57 o

0.48 o

波束宽度-15dB

3.2 o

2.2 o

1.14 o

0.96 o

噪声温度 (o K)

2 Ports Feedhorn



2 Ports Feedhorn



10o  E1

32o K



52 o K



20o  E1

26 o K



43o K



30o  E1

23 o K



38o K



功率容量



5KW/port



1KW/port

接口形式

CPR-229G

CPR-137G

WR-75

WR-75

馈源插损

0.15dB

0.2dB

0.4dB

0.4dB

收发隔离TxRx



85dB





交叉极化隔离

35dB

35dB

35dB

35dB

第一旁瓣(dB)

-14dB

-14dB

-14dB

-14dB

副瓣包络

CCIR-580

CCIR-580

CCIR-580

CCIR-580

机械特性

主面直径

D3.0

副面直径

d0.336

方位范围

±65 o

俯仰范围

5 o90 o

表面精度

0.5mmr.m.s

再装精度

0.5mmr.m.s





宙际3.7米环焦天线

主要技术参数

电气指标

C波段接收

C波段发射

KU波段接收

KU波段发射

频率 (GHz)

3.6254.2

5.856.425

10.9512.75

1414.5

增益 (dB)

42

45.62

50.9

52.5

驻波比

1.251

1.251

1.251

1.251

波束宽度-3dB

1.32 o

0.86o

0.47 o

0.38 o

波束宽度-15dB

2.75o

1.73o

0.91 o

0.75 o

噪声温度(o K)

2端口馈源



2端口馈源



10o  E1

36o K



50 o K



20o  E1

30 o K



44o K



30o  E1

25 o K



38o K



功率容量



5KW/port



1KW/port

接口形式

CPR-229G

CPR-159G/137G



WR-75

馈源插损

0.15dB

0.2dB

0.25 dB

0.25 dB

收发隔离TxRx



85dB





交叉极化隔离

35dB

35dB

35dB

35dB

轴比

0.5 dB

0.5 dB





副瓣包络

CCIR-580

CCIR-580

CCIR-580

CCIR-580

机械特性

主面直径

D3.7

副面直径

d0.444

方位范围

±60 o

俯仰范围

5 o90 o

表面精度

0.5mmr.m.s

再装精度

0.6mmr.m.s

天线自重



4.5米环焦天线

主要技术参数

电气指标

C-接收

C-发射

KU-接收

KU-发射

频率

3.6254.2

5.856.425

10.9512.75

1414.5

增益

42.6

46.8

53

54.5

驻波比

1.251

1.251

1.251

1.251

波束宽度-3dB

1.14 o

0.72o

0.37 o

0.31o

波束宽度-15dB

2.4o

1.42o

0.75 o

0.63 o

噪声温度(o K)

2端口馈源



2端口馈源



10o  E1

36o K



60 o K



20o  E1

27 o K



50o K



30o  E1

24 o K



44o K



功率容量

5KW/port



1KW/port



接口形式

CPR-229G

CPR-159G/137G



WR-75

馈源插损

0.150.3 dB

0.180.25 dB

0.250.35 dB

0.250.4 dB

收发隔离TxRx

85dB

85dB





交叉极化隔离

35dB

35dB

35dB

35dB

轴比

1.8dB

1.8 dB





副瓣包络

CCIR-580-4







机械特性

主反射面直径

4.5m

副反射面直径

0.495m

副面边缘至主面顶点距离

1177mmC波段)

1166mmKU波段)

副面顶点至喇叭口距离

210mmC波段)

242mmKU波段)

反射面公差

主反射面:α≤0.5mmr.m.s

副反射面:α≤0.25 mmr.m.s

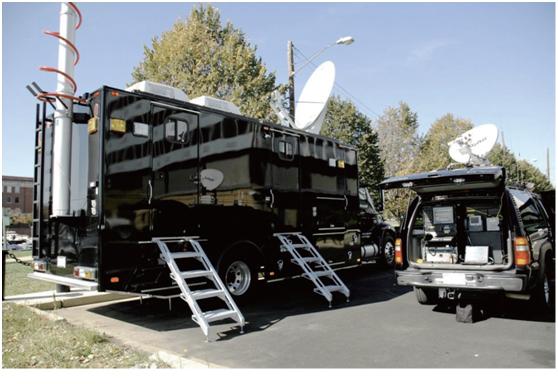

动中通通信移动通信天线
